Elektrik birləşdiricisi üçün 12 pinli tel möhürü nədir və elektrik əlaqələrini necə qoruyur?

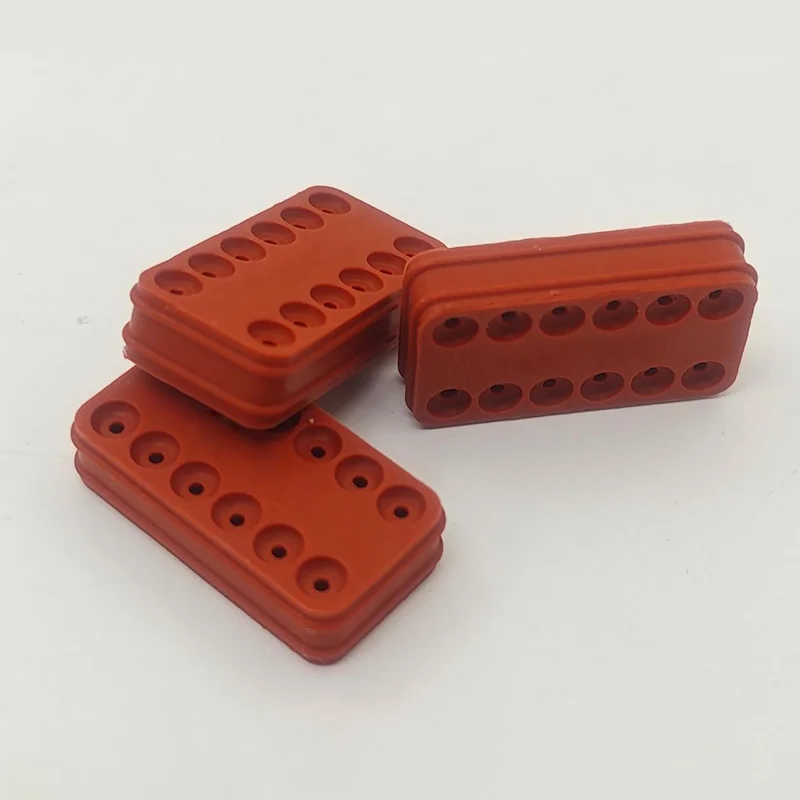

Elektrik birləşdiricisi üçün 12 pinli tel möhürü nədir?

A Elektrik birləşdiricisi üçün 12 pinli tel möhürüon iki fərdi əlaqə mövqeyini ehtiva edən elektrik konnektoru üçün nəzərdə tutulmuş sızdırmazlıq komponentidir. Onun əsas məqsədi naqillərin birləşdirici korpusa keçdiyi ərazini möhürləmək və arzuolunmaz maddələrin daxili terminallara çatmasının qarşısını almaqdır.

Bağlayıcı korpusun özündən fərqli olaraq, məftil möhürü adətən nisbətən kiçik elastomer komponentdir. Onun performansı ölçü dəqiqliyindən, material xüsusiyyətlərindən, telin diametrinin uyğunluğundan, sıxılmadan və bağlayıcı boşluğunun həndəsəsindən çox asılıdır.

Praktik tətbiqlərdə möhür birləşdirici korpus, terminallar, naqillər, kilidləmə mexanizmləri və digər sızdırmazlıq elementləri ilə birlikdə işləyir. Buna görə də tam sızdırmazlıq sistemi tək rezin komponentlə qiymətləndirilə bilməz. Tel möhürü birləşdiricinin dizaynına və kabel ölçülərinə dəqiq uyğun olmalıdır.

Çox pinli elektrik sistemləri üçün hər bir naqil giriş nöqtəsinin möhürlənməsi xüsusilə vacibdir, çünki kabel ətrafındakı kiçik bir açılış nəm, toz, yağ və ya digər çirkləndiricilər üçün giriş yolu ola bilər. Zamanla çirklənmə korroziyaya, qeyri-sabit elektrik performansına, izolyasiya problemlərinə və ya komponentin vaxtından əvvəl sıradan çıxmasına səbəb ola bilər.

12 pinli tel möhürü necə qurulmuşdur?

Tipik 12-pin birləşdirici sızdırmazlıq həlli fərdi naqil boşluqlarına uyğun gələn çoxlu sızdırmazlıq sahələrini ehtiva edə bilər. Bağlayıcının dizaynından asılı olaraq, möhür fərdi məftilli möhür, çox boşluqlu sızdırmazlıq komponenti və ya başqa xüsusi konfiqurasiya kimi hazırlana bilər.

Sızdırmazlıq sahəsi adətən elastomer və ətrafdakı birləşdirici komponentlər arasında idarə olunan müdaxiləyə əsaslanır. Tel düzgün daxil edildikdə, möhürləyici dodaq və ya sızdırmazlıq səthi bağlayıcı boşluğunun içərisində etibarlı şəkildə yerləşdirilərkən məftil gödəkçəsinin ətrafında sıxılır.

Ən əhəmiyyətli struktur amillərə adətən aşağıdakılar daxildir:

• Daxili diametri:Tətbiq olunan tel və ya kabel diametrinə yaxından uyğun olmalıdır.
• Xarici diametri:Həddindən artıq deformasiya olmadan bağlayıcı boşluğuna uyğun olmalıdır.
• Dodaqların bağlanması:Tel səthi ətrafında idarə olunan əlaqə təmin edin.
• Saxlama xüsusiyyətləri:Montaj zamanı möhürün düzgün yerləşdirilməsinə kömək edin.
• Material qalınlığı:Sıxılma, elastiklik və uzunmüddətli sızdırmazlıq davranışına təsir göstərir.
• Ümumi həndəsə:Bağlayıcı korpusa və terminal konfiqurasiyasına uyğun olmalıdır.

Kiçik ölçülü kənarlaşmalar möhürləmə performansına təsir edə bildiyi üçün, istehsal tətbiqləri üçün dəqiq qəlibləmə və ardıcıl keyfiyyətə nəzarət vacibdir.

12 pinli tel möhürü nə edir?

Əsas funksiya məftil giriş nöqtəsi ətrafında ekoloji maneə yaratmaqdır. Bununla belə, onun praktiki dəyəri sadə su yalıtımından kənara çıxır.

Faktiki qorunma səviyyəsi korpusun dizaynı, cütləşmə vəziyyəti, naqil ölçüləri, möhürləmə materialı, montaj keyfiyyəti və sınaq tələbləri daxil olmaqla tam birləşdirici sistemindən asılıdır. Buna görə də, möhür heç vaxt nəzərdə tutulan birləşdirici sistemindən müstəqil olaraq təyin edilməməlidir.

Hansı materiallardan daha çox istifadə olunur?

Material seçimi tel möhürü hazırlayarkən və ya satın alarkən ən vacib qərarlardan biridir. Fərqli elektrik mühitləri sızdırmazlıq komponentlərini müxtəlif temperatur, rütubət, yağlar, kimyəvi maddələr, vibrasiya və mexaniki gərginliyin müxtəlif birləşmələrinə məruz qoyur.

Silikon kauçuk tez-tez elektrik konnektorunun möhürlənməsi üçün nəzərdə tutulur, çünki onun çevikliyi temperatur dəyişiklikləri zamanı sızdırmazlıq əlaqəsini qoruyarkən tel gödəkçələr ətrafında uyğunlaşmağa imkan verir. Bununla belə, düzgün material həmişə ən çox istifadə olunan variantı seçməkdənsə, faktiki əməliyyat mühitinə uyğun seçilməlidir.

Birini seçərkən nələrə diqqət edilməlidir?

12 pinli tel möhürünün seçilməsi, birləşdirici mövqelərin sayının uyğunluğundan daha çoxunu əhatə edir. Alıcılar və mühəndislər istehsal sifarişi verməzdən əvvəl tam ölçülü və ekoloji tələbləri təsdiqləməlidirlər.

1. Tel diametri
   Tel izolyasiyasının faktiki xarici diametrini təsdiqləyin. Əhəmiyyətli dərəcədə fərqli diametr üçün nəzərdə tutulmuş möhür qeyri-kafi sıxılma və ya həddindən artıq montaj gücü yarada bilər.
2. Bağlayıcı boşluğunun ölçüləri
   Sızdırmazlığın xarici həndəsəsi birləşdiricinin boşluğuna dəqiq uyğun olmalıdır.
3. Rezin material
   Tərkibini temperatur, nəm, kimyəvi maddələr, yağlar, UV-ə məruz qalma və digər ətraf mühit amillərinə görə seçin.
4. Sərtlik
   Rezin sərtliyi daxiletmə qüvvəsinə, sıxılmaya, elastikliyə və sızdırmazlıq təmasına təsir göstərir.
5. Temperatur diapazonu
   Gözlənilən minimum və maksimum işləmə temperaturları materialın təsdiqindən əvvəl müəyyən edilməlidir.
6. Ətraf mühitin mühafizəsi tələbi
   Tam birləşdirici montaj üçün tələb olunan ətraf mühitin mühafizəsi səviyyəsini müəyyənləşdirin.
7. Montaj prosesi
   Əllə daxiletmə, avtomatlaşdırılmış qoşquların yığılması, terminalların sıxılması və birləşdiricilərin birləşdirilməsi möhürə müxtəlif tələblər qoya bilər.
8. İstehsal həcmi
   Yüksək həcmli layihələr xüsusi alətlər və optimallaşdırılmış qəlibləmə proseslərini əsaslandıra bilər, aşağı həcmli tətbiqlər isə fərqli inkişaf strategiyaları tələb edə bilər.

12 pinli tel möhürləri harada istifadə olunur?

12 pinli sızdırmazlıq konfiqurasiyası ətraf mühitin mühafizəsini qoruyarkən birdən çox elektrik dövrəsinin birləşdiricidən keçməsi lazım olduğu yerdə istifadə edilə bilər.

• Avtomobil naqilləri:Mühərrik bölmələri, kuzov elektronikası, işıqlandırma sistemləri, sensorlar, idarəetmə modulları və digər avtomobil elektrik sistemləri.
• Elektrikli nəqliyyat vasitələri:Seçilmiş aşağı gərginlikli elektrik interfeysləri, sensorlar, idarəetmə sistemləri və köməkçi elektrik avadanlıqları.
• Sənaye avadanlıqları:Maşınlar, avtomatlaşdırma sistemləri, idarəetmə şkafları, sensorlar, mühərriklər və mobil avadanlıqlar.
• Kənd təsərrüfatı maşınları:Palçıq, yağış, toz, vibrasiya və temperatur dəyişikliklərinə məruz qalan avadanlıq.
• İnşaat maşınları:Tələb olunan xarici mühitlərdə davamlı elektrik əlaqələri tələb edən ağır avadanlıq.
• Xarici elektrik sistemləri:Yağış, toz, rütubət və dəyişən ətraf mühit şəraitinə məruz qalan avadanlıq.
• Xüsusi elektron avadanlıq:Ətraf mühitin sızdırmazlığı ilə kompakt çox dövrəli naqil tələb edən tətbiqlər.

Dəqiq tətbiq tələb olunan materialı, ölçüləri, sızdırmazlıq strukturunu və yoxlama metodunu müəyyən edir. Qorunan daxili idarəetmə sistemi üçün uyğun olan komponent açıq mühərrik bölməsi və ya ağır yük daşıyan açıq maşın üçün uyğun olmaya bilər.

Tel möhürü necə quraşdırılmalıdır?

Düzgün quraşdırma vacibdir, çünki hətta yüksək keyfiyyətli möhür zədələnərsə, yanlış yerləşdirilərsə və ya uyğun olmayan naqillə birləşdirilərsə, effektivliyini itirə bilər.

1. Möhürü yoxlayın:Kəsiklər, çatlar, deformasiyalar, parıltı, çirklənmə və ya digər görünən qüsurları yoxlayın.
2. Tel uyğunluğunu təsdiqləyin:Telin diametrinin müəyyən edilmiş sızdırmazlıq diapazonuna uyğun olduğunu yoxlayın.
3. Tel hazırlayın:Tel gödəkçənin təmiz və zədələnmədiyinə əmin olun.
4. Möhürü düzgün yerləşdirin:Sızdırmazlıq komponentinin konnektor dizaynına uyğun olaraq yönəldildiyinə əmin olun.
5. Terminalı diqqətlə daxil edin:Terminalın daxil edilməsi zamanı sızdırmazlıq dodağını cırmaqdan və ya yuvarlamaqdan çəkinin.
6. Terminalın saxlanmasını yoxlayın:Terminalın düzgün mövqeyə və kilidləmə mexanizminə çatdığını təsdiqləyin.
7. Son montajı yoxlayın:Sınaqdan əvvəl möhür mövqeyini və bağlayıcının cütləşmə vəziyyətini yoxlayın.

Avtomatlaşdırılmış istehsal üçün möhür də daxiletmə avadanlığı, alətlər, montaj sürəti və yağlama tələbləri ilə uyğunluq baxımından qiymətləndirilməlidir. Həddindən artıq daxiletmə qüvvəsi möhür və ya telə zərər verə bilər, qeyri-kafi sıxılma isə ətraf mühitin mühafizəsini azalda bilər.

Səhv seçilmiş möhür hansı problemlərə səbəb ola bilər?

Bir çox bağlayıcı möhürləmə problemləri möhürləmə sisteminin özündən deyil, möhürlə faktiki tətbiq arasındakı uyğunsuzluqdan qaynaqlanır.

Bu məsələlər nümayiş etdirir ki, nə üçün satınalma qərarları yalnız qiymətə və ya görünüşə deyil, tam texniki xüsusiyyətlərə əsaslanmalıdır.

Xüsusi istehsal konnektorun möhürlənməsini necə yaxşılaşdırır?

Bağlayıcı və naqil ölçüləri artıq müəyyən edilmiş dizayna uyğun olduqda standart sızdırmazlıq komponentləri praktikdir. Bununla belə, bir çox OEM və sənaye layihələri xüsusi birləşdirici boşluqlar, qeyri-adi naqil diametrləri, məhdud quraşdırma sahəsi və ya tələb olunan ekoloji şərait səbəbindən fərdiləşdirilmiş həndəsə tələb edir.

Xüsusi istehsal, möhürləmə profilini, ölçülərini, materialını, sərtliyini, rəngini və istehsal prosesini müştərinin tətbiqi ətrafında inkişaf etdirməyə imkan verir.

Məsələn, fərdiləşdirilmiş 12 pinli tel möhür layihəsi tələb edə bilər:

• Müxtəlif tel spesifikasiyası üçün xüsusi daxili diametrlər
• Xüsusi konnektor korpusu üçün xüsusi xarici həndəsə
• Müxtəlif sızdırmazlıq dodaq dizaynları
• Xüsusi rezin sərtliyi
• Dövrənin identifikasiyası üçün xüsusi rənglər
• Temperatur və ya kimyəvi təsirə əsaslanan material seçimi
• Çizimlər, nümunələr və ya 3D məlumatlardan hazırlanmış alətlər
• Yüksək həcmli istehsal üçün ardıcıl ölçülü nəzarət

Zhejiang Guoming Rubber Technology Co., Ltd.elektrik konnektoru tətbiqləri üçün xüsusi rezin sızdırmazlıq komponentləri əldə edərkən nəzərə alına bilər. OEM layihələri üçün inkişafın əvvəlində tam texniki məlumatın təmin edilməsi lazımsız nümunə götürmə dövrlərini azaltmağa və birləşdirici konstruktor, möhür istehsalçısı və montaj komandası arasında əlaqəni yaxşılaşdırmağa kömək edə bilər.

Alıcılar tel möhür istehsalçısından nə soruşmalıdırlar?

Təchizatçı seçməzdən əvvəl satınalma qrupları dəqiq texniki yoxlama siyahısı yaratmalıdırlar. Bu, düzgün görünən komponentin uyğun olmayan tətbiqdə istifadə edilməsinin qarşısını alır.

Sənaye və avtomobil proqramları üçün alıcılar həmçinin istehsalın ardıcıllığını, izlənilmə qabiliyyətini, texniki kommunikasiyanı, alətlərin idarə edilməsini, qablaşdırmanı, çatdırılma qabiliyyətini və uzunmüddətli təchizat sabitliyini nəzərə almalıdırlar.

Etibarlı təchizatçı əlaqələri ilk nümunədən kənara çıxmalıdır. Bağlayıcının uzunmüddətli performansı sabit material xassələrinin, ölçü dəqiqliyinin və çoxsaylı partiyalar üzrə istehsal nəzarətinin saxlanmasından asılıdır.

Tez-tez verilən suallar

Yekun Mülahizələr

A Elektrik birləşdiricisi üçün 12 pinli tel möhürüçox dövrəli elektrik bağlantısının etibarlılığında mühüm rolu olan kiçik bir komponentdir. Onun effektivliyi material, həndəsə, naqil ölçüsü, birləşdirici boşluğu, sıxılma, montaj prosesi və ətraf mühit şəraiti arasındakı qarşılıqlı əlaqədən asılıdır.

Mühəndislik qrupları üçün ən vacib addım sızdırmazlıq materialını və ölçülərini seçməzdən əvvəl tam əməliyyat mühitini müəyyən etməkdir. Satınalma qrupları üçün vahid qiymətlə yanaşı təchizatçının imkanları, istehsal ardıcıllığı, fərdiləşdirmə dəstəyi və keyfiyyətə nəzarət nəzərə alınmalıdır.

Standart komponent tələbləri ödəyə bilmədikdə, OEM tərəfindən hazırlanmış məftil möhürü birləşdirici sistem üçün daha dəqiq uyğunluq təmin edə bilər. Mühəndislik çertyojlarından, nümunələrdən və ya ölçülü spesifikasiyalardan birbaşa işləmək də istehsalçılara son tətbiqlə daha yaxşı uyğunlaşdırılmış bir sızdırmazlıq həlli hazırlamağa kömək edə bilər.
